在光学器件、显示面板和精密涂层领域，玻璃基材因其高透明度、化学稳定性和表面平整度成为UV（紫外光固化）树脂的理想载体。然而，实验室环境下在玻璃表面实现高粘度UV树脂的均匀涂布面临显著挑战：树脂的高黏度导致流动性差，易产生条纹、气泡和厚度不均；玻璃表面的低表面能影响树脂附着力；固化过程中收缩应力可能引发涂层开裂。针对这些问题，研究者通过实验室涂布机涂布工艺优化、材料预处理与设备参数协同调控，探索出系统的实验技术解决方案。

一、基材预处理与树脂改性技术

玻璃基材的清洁与活化是涂布工艺的基础。实验表明，采用丙酮和无水乙醇分步超声清洗可有效去除表面污染物，等离子体处理3分钟可使玻璃表面氧元素含量提升20%，显著增强UV树脂的润湿性和界面结合力。对于高黏度UV树脂（通常>5000 mPa·s），预热至40-50℃可降低黏度约30%，改善其流平性。但温度过高会导致树脂预聚合，需通过差示扫描量热法（DSC）测定树脂热稳定性窗口，确定最佳预热范围。

二、涂布工艺参数优化体系

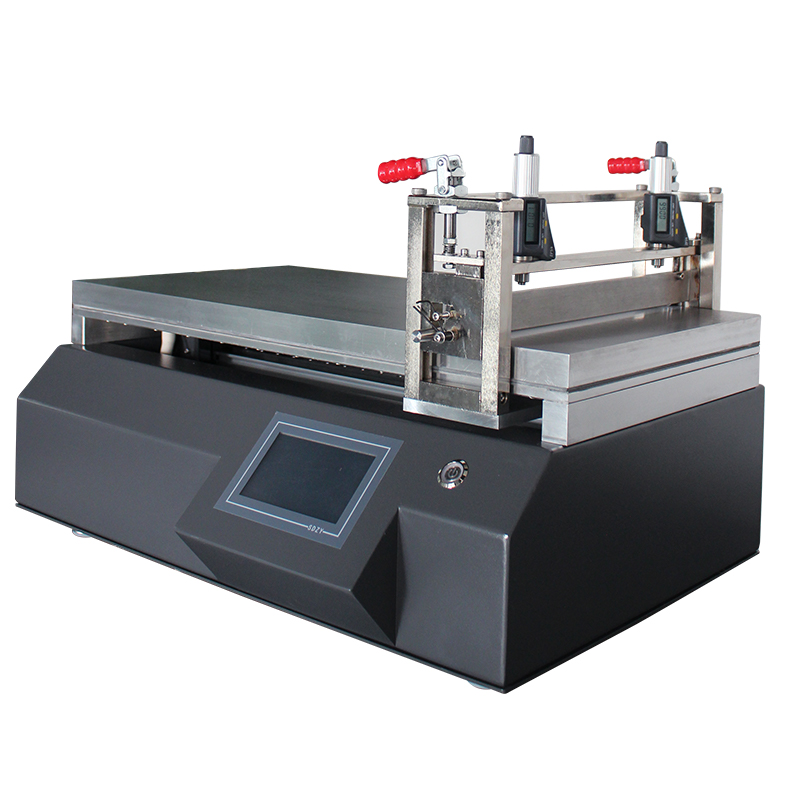

涂布试验机涂布速度与刮刀间隙的匹配是控制涂层均匀性的关键。实验数据表明，当涂布速度从50 mm/s增至150 mm/s时，膜厚标准差由±8.2 μm降至±3.5 μm。在100 mm/s速度下配合50 μm刮刀间隙，可获得53±2 μm的均匀涂层，表面粗糙度Ra<0.1 μm。真空吸附系统的引入使基材平整度偏差控制在±0.05 mm/m²内，避免涂布过程中基材微振动导致的边缘效应。

三、动态固化控制策略

UV固化涂布试验机UV固化过程需平衡光强、波长与曝光时间。采用365 nm波长光源时，光引发剂TPO的引发效率较传统295 nm光源提升40%，且减少玻璃基材的紫外损伤。分阶段固化策略（初始低强度预固化10秒+高强度终固化50秒）可将收缩率控制在0.5%以下，避免微裂纹产生。同步红外热成像监测显示，固化过程中温度梯度应<5℃/mm，以防止热应力导致的涂层翘曲。

四、缺陷控制与性能验证

通过正交实验发现，气泡缺陷主要源于树脂脱泡不完全和涂布速度过快。真空脱泡30分钟配合涂布速度≤120 mm/s时，气泡密度可降至5个/cm²以下。附着力测试显示，经硅烷偶联剂处理的涂层划格法附着力达5B级，铅笔硬度超过3H。原子力显微镜（AFM）分析证实，优化后的涂层表面起伏高度差<50 nm，满足光学级应用要求。

未来研究方向应聚焦于在线监测系统的集成，如实时膜厚反馈调节和固化度光谱检测，以实现工艺参数的动态闭环控制。此外，开发适用于超薄涂层（<10 μm）的微凹版涂布技术，以及应对曲面玻璃基材的仿形涂布装置，将成为扩展实验室涂布技术应用边界的重要突破点。
